Возможности
o Подключение до 8 датчиков протечки воды (до 4-х зон)
o Управление однополюсными или двухполюсными клапанами
o Контроль работоспособности датчиков протечки воды
Внимание! Все работа по установке, подключению, настройке и обслуживанию должна выполняться квалифицированными сотрудниками, обладающими навыками работы с электрооборудованием. Во избежание возгорания, поражения электрическим током, повреждения системы или травм, установка и обслуживание системы должны быть выполнены в соответствии со следующими инструкциями:
· Все подключения выполняются при отключенном электропитании
· Используйте средства защиты от поражения электрическим током
· Не используйте повреждённые кабели и коннекторы
· Не используйте чрезмерное усилие при подключении кабелей и коннекторов, так как при этом они могут повредиться.
· Не используйте повреждённые электрические розетки
· Не превышайте максимальные ограничения по току, указанные в инструкциях к подключаемому оборудованию
При включенном электропитании НИКОГДА не подключайте и не отключайте устройства, не открывайте модули или датчики.
Параметры модуля:Количество каналов выходов - 4
Количество датчиков на входе - 4
Напряжение на входе 0 .. 250В постоянного или переменного тока
Максимальный ток на каждый канал 5А
Напряжение питания 11.5 ..27.5В постоянного тока от шины CAN
Максимальная длина кабеля до датчика протечки воды - 30 метров
Потребляемый ток 60мА
Тип шины CAN (4 жилы)
Установка на DIN рейку
Диапазон рабочих температур от -10 до +40°C
Размер 4 юнита, 69x110x58 мм
Вес 100 г

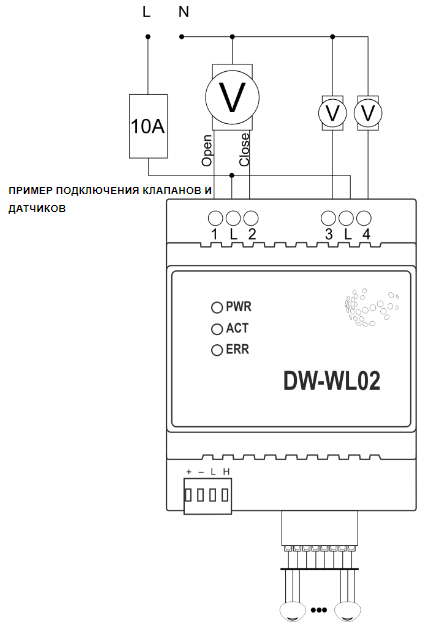

Подключение электроприборов
Внимание! Перед подачей электропитания на модуль необходимо выполнить настройку выходов модуля через приложение. При неправильной настройке питание может быть подано на оба входных контакта привода, что приведёт к его повреждению.
| Светодиодные индикаторы | ||
|---|---|---|
| Индикатор | Состояние | Значение |
| Power | Зелёный | Питание модуля |
| Power | Не горит | Отсутствие питания модуля |
| Activity | Желтый | Передача данных |
| Activity | Не горит | Отсутствие передачи данных |
| Error | Не горит | Нет ошибок |
| Error | Красный | Перегрев |
| Error | Красный светодиод мигает каждые 2 секунды | Данные не передаются по шине CAN в течение 5 минут |
Установка и подключение модуля
o Установите модуль на DIN рейку и зафиксируйте его защёлкой в основании модуля
o Подключите коннектор шины CAN
o Подключите устройства на входы и выходы
o Проверьте правильную работу устройств
Отключение и снятие модуля
o Отключите питание входов реле
o Отключите устройства от входов и выходов
o Отключите коннектор шины CAN
o Снимите модуль с DIN рейки, оттянув на себя защёлку в основании модуля
