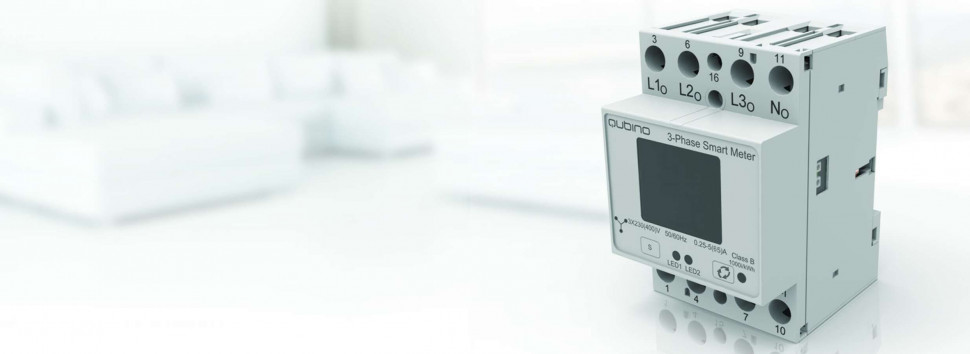

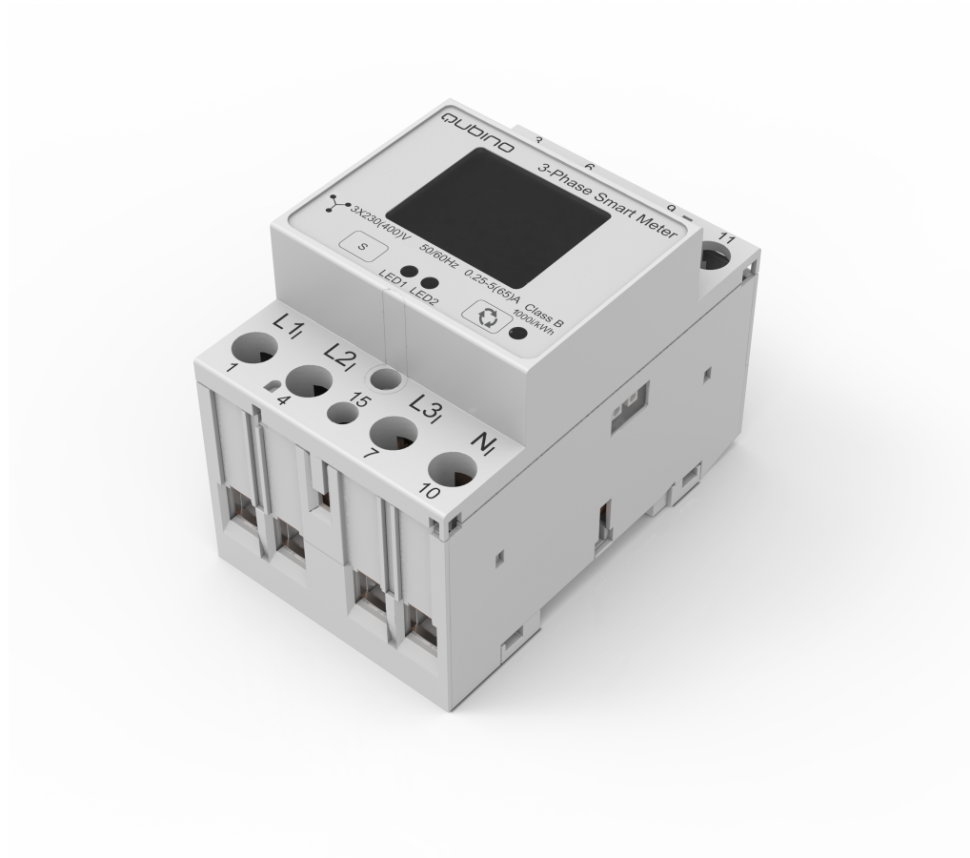

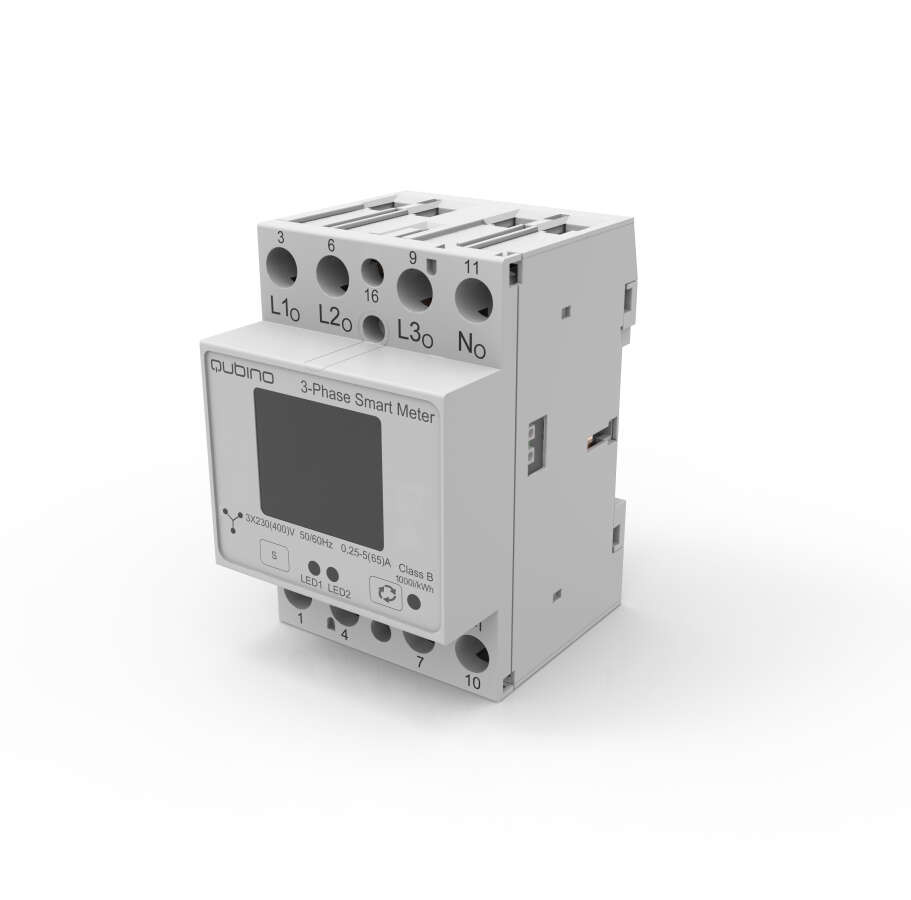

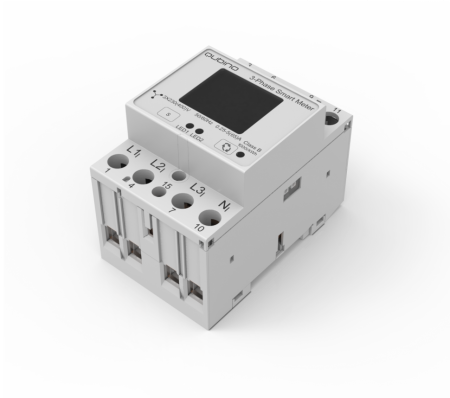

Измеритель энергопотребления на DIN-рейку для 3-х фазной сети с током до 65А Qubino Smart Meter 3P

Qubino 3-Phase Smart Meter – это Z-Wave устройство, используемое в системе Умный Дом для измерения энергопотребления в трехфазной сети электропитания с током до 65А. Для измерения доступны значениия величин: напряжение -V, ток - A, активная мощность - W, потребление активной мощности - kWh, коэффициент мощности - PF, потребление реактивной мощности - kvarh, потребление полной мощности - kVAh, реактивная мощность - kvar.

Скачать инструкцию

Таблица совместимости с Z-Wave контроллерами

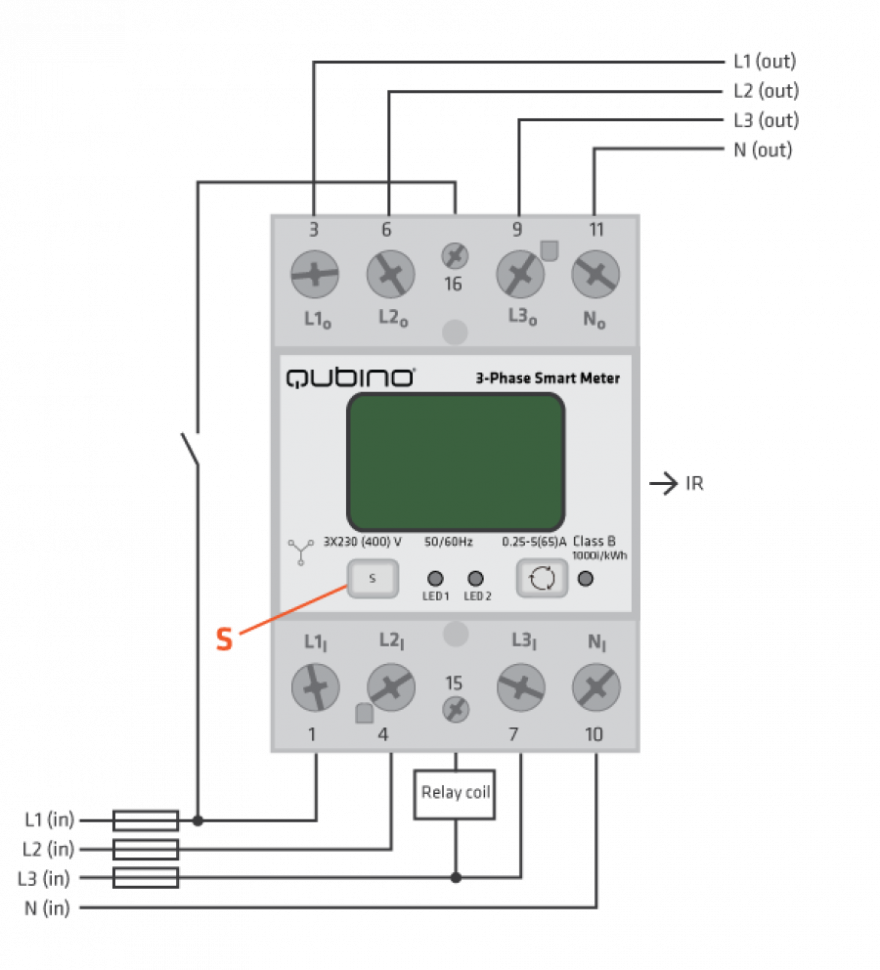

Основные клеммные колодки (L1I, L2I, L3I, NO, L1O, L2O, L3O, NO)
Параметры клемм

• Сечение кабеля одножильный/(многожильный): 1,5..25 (16) мм2
• Винт клеммы: M5
• Момент затяжки максимальный: 3,5 Нм (PZ2)

Дополнительные клеммы (16, 15)

• Сечение кабеля: 1 .. 2,5 мм2
• Винт клеммы: M3
• Момент затяжки максимальный 1,2 Нм

Измеряемое подключение

• Тип подключения: Три фазы (4п)
• Номинальный ток (Iн): 5 А
• Максимальный ток (Imax): 65 А
• Минимальный ток (Imin): 0,25 А
• Критический ток (Iкр): 0,5 А
• Пусковой ток (Iп): 20 мА
• Номинальное напряжение (Uн): 230 В (+15% .. -20%)
• Потребление на фазу при Uн: < 8 ВА
• Номинальная частота (fн): 50 и 60 Гц

Точность измерений:
Активное потребление:

• class 1 EN 62053-21,class B EN 50470-3
• ±1.5% from Imin to Iкр
• ±1% from Iкр to Imax

Реактивное потребление:

• class 2 EN 62053-23
• ±2.5% from Imin to Iкр
• ±2% from Iкр to Imax

Напряжение:

• ±1% от измеренной величины

Ток:

• ±1% Iн в диапазоне от Iп до Iн
• ±1% измеренной величины в диапазоне от Iн до Imax.

Активная мощность

• ±1% номинальной мощности (Uн x Iн) в диапазоне от Iп до Iн
• ±1% измеренной величины в диапазоне от Iн до Imax

Реактивная, полная мощность

• ±2% номинальной мощности в диапазоне от Iп до Iн
• ±2% измеренной величины в диапазоне от Iн до Imax

Частота

• ±0.5% измеренной величины

Индикаторы:

• Цвет: Красный
• Частота импульсов: 1000 имп./кВтч
• Ровное свечение: Индикация отсутствия нагрузки

Оптический порт:

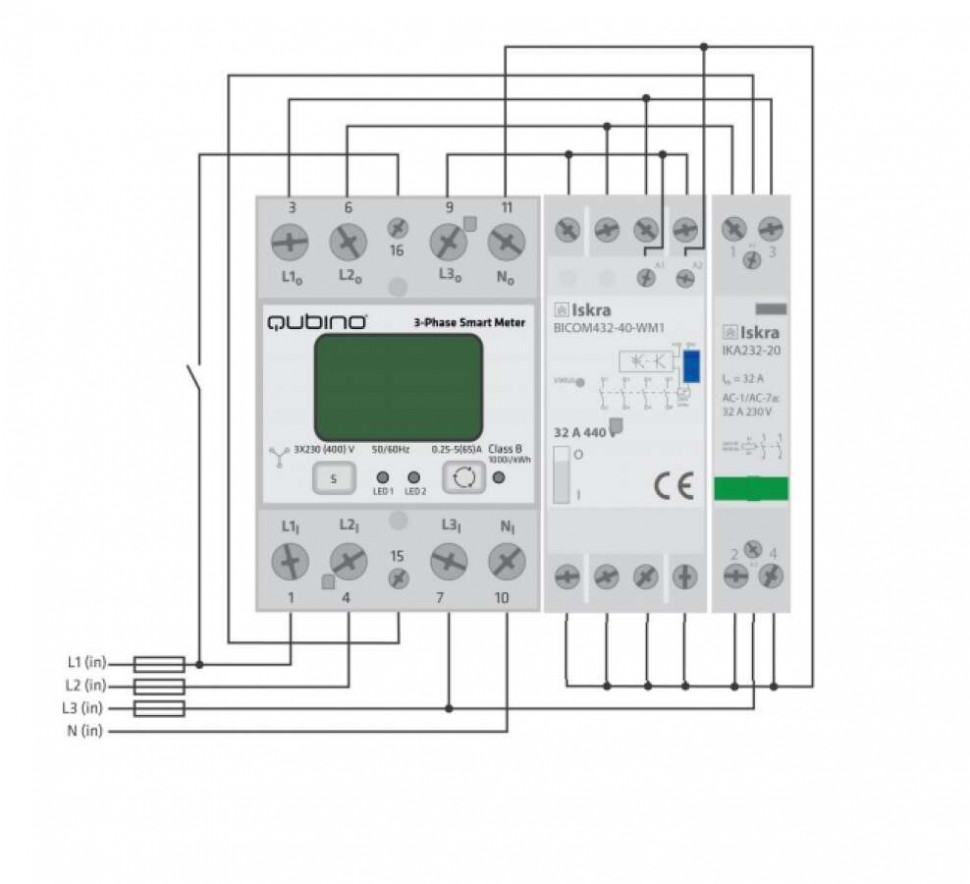

• Тип: ИК — используется для управления BICOM432‑40‑IR

Бинарный вход (16)

• Номинальное напряжение: 230 В (+15% .. -20%)

Бинарный выход (15)

• Номинальное напряжение: 230 В (+15% .. -20%)
• Максимальный ток нагрузки: 50 мА
• LCD: Отображает 7+1 символов (точность 100 Втч)

Условия применения

• Счетчик для установки в помещении: Да
• Класс загрязнения: 2
• Класс защиты: II
• Стандарт: IEC 62052-31

Внешние условия

• Соответствует стандартам для счетчиков электроэнергии для установки внутри помещений.
• Температурные и климатические условия в соответствии с EN 62052 11.
• Класс защиты от влаги/пыли: IP50 (IP51 при установке в соответствующем щитке)
• Рабочая температура: -25 .. +55°C
• Температура хранения: -40 .. +70°C
• Влажность: Без конденсации
• Материал корпуса: Самозатухающий корпус в соответствии с UL94 V
• Счетчик для установки в помещении: Да
• Класс загрязнения: 2
• Класс защиты: II
• Standard/ Norme/ Norm: IEC 62052-31
• Mechanical environment: M1
• Electromagnetic environment: E2
• Дальность распространения радиосигнала до 30 м в помещении (в зависимости от материалов)

Массогабаритные параметры

• Масса нетто (брутто): 220 г (240 г)
• Диапазон частот: 869 МГц*, Z-Wave
• Установка: DIN-рейкаl 35mm (EN 60715)
• Размеры (Ш x В x Г): 53,6 x 84 x 69,4 мм
• Размеры упаковки(Ш x В x Г): 58 x 84 x 95 мм
• Цвет: RAL 7035
